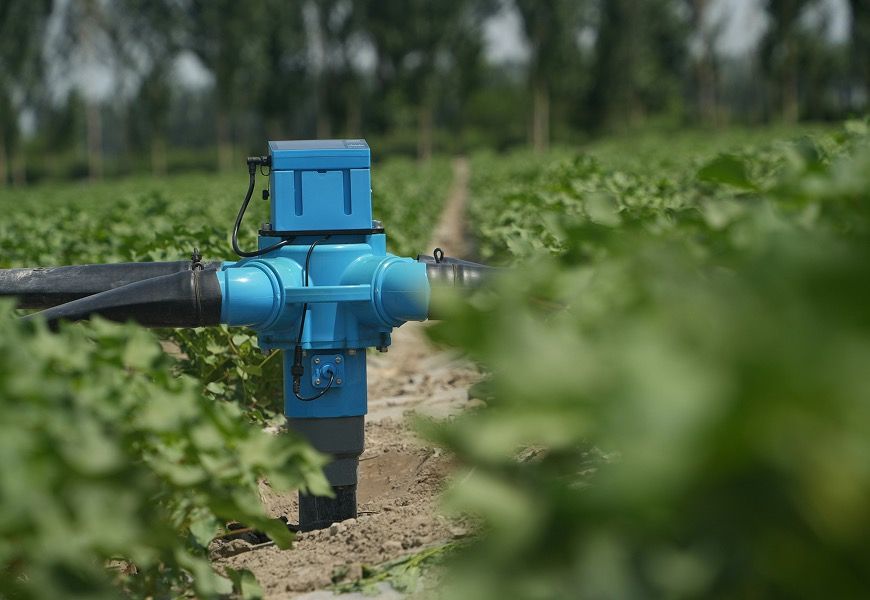

Автополив по влажности почвы: схема от датчика до клапана

Капельный полив по расписанию — «каждый день по 40 минут» — работает, пока погода похожа на ту, под которую расписание составляли. В жару растениям не хватает, после дождя вода уходит ниже корней и уносит с собой удобрения. Полив по датчикам влажности почвы решает это просто: клапан открывается тогда, когда почва подсохла, и закрывается, когда норма набрана.

Разберём, из чего состоит такая система и в каком порядке её настраивать. Межсезонье — хорошее время, чтобы спокойно спроектировать схему и к весне запустить первый автополив.

Схема целиком

Цепочка выглядит так:

1. Датчик влажности почвы в корневой зоне измеряет влажность на двух-трёх глубинах.
2. Полевой модуль рядом с датчиком раз в 15 минут передаёт показания по радиоканалу.
3. Головной модуль принимает данные со всех полевых модулей и отправляет их на сервер.
4. Правило в кабинете сравнивает влажность с порогом, учитывает прогноз погоды и решает, пора ли поливать.
5. Модуль управления получает команду и открывает электромагнитный клапан зоны или включает насос.
6. Обратная связь: датчик фиксирует, что влажность выросла, и правило закрывает клапан.

Если в хозяйстве уже стоит контроллер полива, его часто не нужно менять: где возможно, Root’s подключается к существующим клапанам и насосам через модули управления.

Шаг 1. Разбейте поле на зоны

Зона полива — это участок, который открывается одним клапаном. На каждую зону нужен хотя бы один датчик влажности, иначе правило будет решать «вслепую». Если внутри зоны разные почвы или рельеф (верх и низ склона, песок и суглинок), лучше разделить её на две — или поставить датчик в той части, которая пересыхает быстрее.

Шаг 2. Поставьте датчики туда, где корни

• Рядом с капельницей, на расстоянии 10–15 см, в зоне смачивания. Датчик в сухом междурядье покажет засуху, которой у растения нет.
• У типичного растения, а не в начале или конце ряда: на краях давление в трубке и плотность почвы часто другие.
• На двух-трёх глубинах. Для овощей и ягод — примерно 15 и 30 см, для сада и виноградника — 20, 40 и 60 см. Верхний датчик показывает, когда начинать полив, нижний — не ушла ли вода ниже корней.
• С плотным контактом с почвой. Воздушные полости вокруг датчика искажают показания; после установки почву уплотняют и проливают водой.

Шаг 3. Найдите свои пороги

Универсальных цифр «поливать при 25 %» нет: одно и то же значение на песке и на глине означает совершенно разное состояние воды для растения. Порог удобнее найти по собственным данным:

• Верхняя граница. После обильного полива или дождя подождите сутки-двое: влажность, на которой показания перестали снижаться быстро, — примерно полная влагоёмкость вашей почвы. Поливать выше неё бессмысленно — вода уйдёт вниз.
• Нижняя граница. Это уровень, до которого вы готовы дать почве подсохнуть. Её задают ниже верхней на величину, которую агроном считает допустимой для культуры и фазы развития: в период налива плодов запас держат выше, на винограде перед созреванием иногда сознательно допускают умеренный дефицит.

Первые две-три недели пороги стоит проверять глазами: копнуть у растения, посмотреть на тургор листьев утром. Графики влажности по глубинам в разделе мониторинга покажут, правильно ли выбраны значения.

Шаг 4. Соберите правило

Правило в Root’s собирается из блоков «если — то». Типичный пример для зоны капельного полива:

• Если влажность почвы на верхнем датчике ниже нижнего порога
• и в прогнозе на ближайшие 12 часов нет дождя,
• то открыть клапан зоны на 40 минут
• или закрыть раньше, если влажность достигла верхнего порога.

Можно сочетать полив по датчикам с расписанием: например, разрешить автополив только ночью или ранним утром, когда испарение минимальное. Удобрения добавляют в ту же схему — подкормка идёт вместе с поливом по техкарте культуры.

Шаг 5. Задайте ограничения

Автоматика должна быть безопасной, даже если датчик выйдет из строя или порвётся трубка. Поэтому к каждому правилу добавляют ограничения:

• Максимальная длительность одного полива — клапан закроется, даже если влажность не выросла.
• Предел расхода за сутки по зоне — защита от утечки.
• Тихие часы — время, когда полив запрещён (например, при обработках).
• Контроль результата. Если после полива влажность не изменилась, это повод проверить клапан, фильтр или капельницы. Оповещения о событиях на участке настраиваются в разделе уведомлений.

Шаг 6. Запуск и первая неделя

В день монтажа правило запускают вручную и смотрят на график: сколько минут нужно, чтобы влажность на верхнем датчике выросла, и как быстро вода доходит до нижнего. Если нижний датчик реагирует уже через полчаса, поливы лучше дробить — короче и чаще. Через неделю работы сравните расход воды с прошлым годом за тот же период — это первая оценка, сколько экономит схема.

Коротко

• Одна зона — один клапан — минимум один датчик.
• Датчики ставьте в зоне смачивания у типичного растения, на двух-трёх глубинах.
• Пороги берите из своих данных, а не из таблиц.
• Правило учитывает прогноз и закрывает клапан по факту.
• Ограничения по времени и расходу обязательны.
